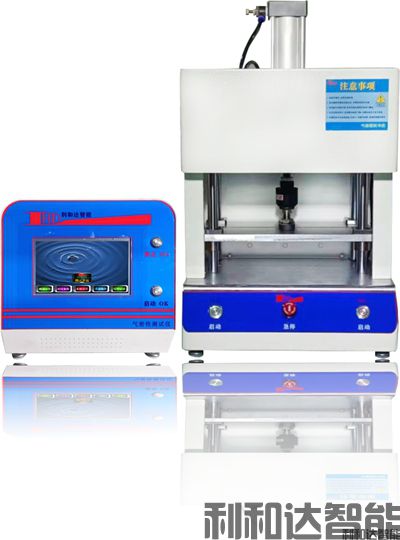

氣密性測試設備
1.氣體泄漏檢測儀功能介紹及技術指標
氣密性測試設備主要用來測試生產線上的氣密/防水零件或整機，它們是特別為全自動和半自動工作臺所設計。本產品以壓縮空氣為介質，通過差壓傳感器、精密調壓閥等一系列調整檢測過程，完成對被檢測產品優劣的判定。
應用范圍
泄漏測試儀應用范圍非常廣泛，具體舉例如下：
1. 手機行業：手機后蓋/前框，整機防水，防水透氣/透聲膜，防水手機套等。
2. 汽車行業：胎壓模塊，車載攝像頭，汽車車燈，汽車零件，汽車管路，充電槍，充電機，控制器等
3.電池行業：電池包，鋰電池外殼，接線柱與外殼，電池充電機等。
4.家電行業：智能家居控制器，咖啡機，榨汁機，攪拌機，水壺等。
5.智能穿戴：智能手環，手表，水下報警器等。
6. 電子消費：電動牙刷，運動音響，藍牙音箱/耳機，脫毛器，電動洗浴頭等。
7. 戶外安防：LED 燈，室外攝像頭，智能門鎖，戶外控測器，通訊基站，水下報警器等。
8. 軍工用品：引信，對講機，手持式對講機，車載式對講機，三防手機等。
9.醫療器械：血壓計，電子體溫計，內窺鏡膠囊及各種輸液輸氧管。
10.閥門管道：閥門的密封性，管道的通透性，接頭的密封性測試。
11.線束行業：防水連接器，防水線材，連接器等。
主要參數：
傳感器精度； 士0.1%FS
重復性 ； 士0.02%FS
精度 ； 0.01%FS
電源 ； -AC220V(士15%）、50 HZ
氣源 ；0.5~0.8M pa（超高壓需要增加增壓泵配合）
試驗介質 ； 壓縮空氣或者客戶約定介質
檢測壓力 ；-100Kpa~3000kpa(范圍內檢測壓力量程可選）
接口 ；RS232 一個 USB 一個 I/O接口一個
存儲 ；60萬條
數據分析 ；對測試產品數據進行如下統計：氣密性測試總數合格數不合格數
測試過程 ；每個測試階段都有狀態和時間實時顯示
儀器設置 ；測試壓力上下限設置；測試各階段時間設置
壓力設置 ；泄漏值上下限設置；泄漏補償設置
殼體材質 ；噴粉鋼板
儀器基本信息
電源：AC110-220V、50HZ
凈重：10KG
大小：300*300*280mm
使用環境
溫度：0-50℃
溫度：95%RH(不結露）
光線：避免陽光直射
密封測試儀特性
氣密性測試設備可以支持泄漏測試、阻塞測試、正壓測試、負壓測試等泄漏測試方式。
1.3.2 采用 7 寸觸摸屏作為人機界面，可以方便的監測測試結果并進行泄漏測試過程中的各種參數設定。
1.3.3 具有合格不合格產品報警功能，可以排除人工誤判誤檢的可能。
1.3.4 帶 4 路開關量輸入和 8 路繼電器輸出，可以接受外部傳感器和開關按鈕的控制，并可以控制外部的繼電器、電磁閥等執行元件，方便的實現測試的全自動化。
1.3.5 泄漏儀擁有 100 段用戶子程序，用戶通過在觸摸屏上進行子程序的參數設置，可以將不同的子程序串聯起來，組成一個測試流程。并通過泄漏儀自帶的 I/O 接口，使泄漏儀接受外部傳感器的控制信號，并控制外部執行元件（繼電
器、電磁閥等）。從而實現測試過程的自動化。
1.3.6 具有測試數據記錄功能，可以存儲 60 萬條測試數據，可以將測試數據下載到 U 盤中，并通過電腦顯示。
1.3.7 測試單位有：Kpa、pa、kgf/m^2、Psi、Mpa、Bar、mBar、mmHg
1.3.8 通訊接口：DB9 的外形結構，DB9 的外形結構，包括了標準的串行通信口 RS232 與 RS485，通信協議 MODBUS
從機協議。
1.3.9 網口：通用的以太網口，可以通過一根 RJ45 線，直接連接電腦，與電腦通信，或者連接路由器，集線器，將儀器連接到局域網中，實現與服務器或其他 PC 機的通信。
1.4.0 USB: 默認用于插入 U 盤，導入測試結果數據，若儀器內部裝有條碼掃描模塊，則還可以接上條碼掃描槍，用于待測產品的條碼掃描，從而將測試結果與待測產品的條碼一一對應起來。
氣體泄漏測試儀的使用條件
氣源連接
本儀器必須使用穩定、潔凈、干燥的壓縮空氣作為空氣源，氣壓不能超過儀器的最大氣壓 1Mpa，將儀器自帶的氣管接到測試儀的氣源接口。
壓縮氣源注意事項：
A） 儀器的壓縮空氣氣源盡可能獨立，不與工廠的生產線公用一個壓縮空氣氣源。
B） 儀器的壓縮空氣氣源要足夠穩定，氣源氣壓波動不要超過 50Kpa。
C）儀器自帶的過濾器，要定期排污和清潔，保證進入儀器的空氣清潔、干燥、無油污。
電源連接
將 AC220V/50hz 或 AC110V/60hz 電源與泄漏儀的電源接口相連接，儀器內部地線與電源的地線已良好連接，故要求外部電源的地線也要良好連接。
注意事項：
A)電源配線、儀器外部接線端子配線時，務必?cái)嚅_電源。
B)電源要穩定，否則影響測試結果，甚至損壞儀器
技術支持：15999794599 肖生（微信同號）
氣密性測試儀原理介紹
以傳感器為核心，檢測產品和標準件之間的壓力差來確定被產品是否在存在泄漏及泄漏速率，從檢測出產品的防水性能，氣密性能，實現密封檢測，壓差氣密性檢測，防水檢測等目的。
其原理是利用氣體流量定律，通過測量容器內壓力的變化來計算泄漏量的氣密測試方法。密閉的容器由于泄漏，必然造成容器內氣體質量的流失，使用得容器內原有壓力降低，因此能通過壓差氣密性檢測方式測量容器內氣體壓力降低的數值計算出實際容器泄漏的氣體量，并與之標準件進行比較，大于測為不良品，小于測為良品，從而實現氣密性測試。
差壓式氣密性測試儀的檢測過程分為四部分即充氣過程、平衡過程（保壓過程）、檢測過程、排氣過程?？斓?秒可完成測試。
差壓氣密性測試儀具有測試靈敏、精度高、受濕度，溫度影響較小等顯著特點，整個過程實現自動化檢漏，IPX防水檢測鑒定，大大縮短了氣密性檢漏周期，在工業生產中得到了廣泛的應用。
東莞市利和達智能裝備有限公司有著十多年的差壓氣密性檢測設備，已經成功為多家客戶提供差壓氣密性檢測設備及相關配套服務，如汽車油管氣密性測試、閥門氣密性檢測。。。。
